Significado definición de que es la Topografia

La topografía es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie terrestre, con sus formas y detalles; tanto naturales como artificiales; (véase planimetría y altimetría). Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de geodesia para áreas mayores. De manera muy simple, puede decirse que para un topógrafo la Tierra es plana (geométricamente), mientras que para la geodesia no lo es.

Para eso se utiliza un sistema de coordenadas tridimensional, siendo la x y la y competencia de la planimetría, y la z de la altimetría.

Los mapas topográficos utilizan el sistema de representación de planos acotados, mostrando la elevación del terreno utilizando líneas que conectan los puntos con la misma cota respecto de un plano de referencia, denominadas curvas de nivel, en cuyo caso se dice que el mapa es hipsográfico. Dicho plano de referencia puede ser el nivel del mar, y en caso de serlo se hablará de altitudes en lugar de cotas.

En agrimensura se utilizan elementos como la cinta de medir, podómetro, escuadra de agrimensor, o incluso el número de pasos de un punto a otro.

En topografía clásica, para dar coordenadas de un punto, no se utiliza directamente un sistema cartesiano tridimensional, sino que se utiliza un sistema de coordenadas esféricas o polares que posteriormente nos permite obtener coordenadas cartesianas. Para ello necesitamos conocer dos ángulos y una distancia.

Distinguimos dos tipos de medición:

La directa: que basta con comparar la distancia a medir con la unidad de medida,(una cinta métrica encima de una mesa, por ejemplo)

La indirecta: en la que necesitaremos una fórmula para obtener la medición.

Existen diversos instrumentos que pueden medir ángulos, como la estación total. Para la medida de distancias tenemos dos métodos: distancias estadimétricas o distanciometría electrónica, siendo más precisa la segunda. Para el primer caso utilizaremos un taquímetro y para el segundo la estación total. Normalmente se combina el uso de GPS con la estación total.

Es obligatorio trabajar en el Sistema Geodésico de Referencia adecuado, actualmente el ETRS89 en la Península y Baleares y REGCAN95 en las Islas Canarias. El Elipsoide referente será el GRS80 y la Proyección Cartográfica correspondiente es la UTM.


Blog Informativo Topografía México

la importancia de la topografía en obra civil

topografia obra civil

La topografía es aquella técnica que permite medir directa o indirectamente una representación grafica de un terreno utilizando un equipo topográfico adecuado.



Proyectos que requieren información sobre dimensiones, posición y/o forma del terreno sobre el que se realizara la obra.



En ingeniería civil los trabajos topográficos son fundamentales en diferentes fases, antes, durante y después de la construcción.



Los topógrafos se involucran en distintas fases, verificando la construcción y modificación de estructuras.


sokkia

sokkia equipo topografico

16° Congreso Nacional e Internacional de Ingenierías Topográfica, Geodésica y Geomática 4 5 Y 6 noviembre 2020

congreso 2020 de geodesia topografia y geomatica en cancun
costos del congreso en cancun de geodesia topografia geomatica 2020

¡Registrate!

Atención: Los campos marcados con * son obligatorios.


¿Qué es el levantamiento topográfico?

¿Qué es el levantamiento topográfico?

que es un levantamiento topografico
Descarga
como es ejemplo de levantamiento topografico
PLANO DE LEVANTAMIENTO TOPOGRAFICO
PLANO DE LEVANTAMIENTO TOPOGRAFICO.pdf
Documento Adobe Acrobat 453.9 KB

Levantamiento topográfico es un conjunto de técnicas que permiten obtener distancias, ángulos y coordenadas ortogonales  mediante la utilización de equipos topográficos mecánicos o electrónicos (Estación Total, GNSS y/o Nivel). El principal objetivo de un levantamiento topográfico es determinar las medidas, límites y colindancias de un predio o terreno. Estos estudios se clasifican en:

  • LEVANTAMIENTO TOPOGRÁFICO EJIDAL / URBANO
  • LEVANTAMIENTO TOPOGRÁFICO PREDIAL / CATASTRAL
  • LEVANTAMIENTO TOPOGRÁFICO SUBTERRANEO / INFRAESTRUCTRA

Requerimientos: Permisos y Acceso a todos los vértices.

Resultado Entregables: Memoria Descriptiva, Reportes; Coordenadas y  Fotográficos, y Planos topográficos.


Atención: Los campos marcados con * son obligatorios.

IV SIMPOSIO INTERNACIONAL DE PERITOS EN AGRIMENSURA

IV Simposio Internacional De Peritos En Agrimensura en san luis potosi del 2 de mayo - 4 de mayo 2019

IV SIMPOSIO INTERNACIONAL DE PERITOS EN AGRIMENSURA EN SAN LUIS POTOSI DEL 2 DE MAYO - 4 DE MAYO 2019

Cuarta reunión de especialistas en topografía y agrimensura, nos reunimos en la facultad de ingeniería de la uaslp en san luis potosí, méxico para convivir y compartir experiencias de todos los peritos de la república mexicana, nos vemos en san luis potosí

¿como legar al iv simposio de perito topografos en san luis potosi?


0 comentarios

foro-de-discusion-calibracion-a-gps-topograficos

FORO DE DISCUSIÓN CALIBRACIÓN A GPS TOPOGRÁFICOS

Leer más

topografia definicion significado

significado definicion terminologia de la topografia

que es significado definicion terminologia topografia

¿Qué estudia la ggeodesia y  topografía? Se trata del conjunto de técnicas y conocimientos para describir y delinear la superficie de un terreno.

La topografía es la ciencia que estudia  procedimientos que tienen como objetivo la representación gráfica de la superficie de la Tierra, con sus formas y detalles, tanto naturales como artificiales (ver planimetría y altimetría). La palabra topografía tiene como raíces topos, que significa "lugar", y grafos que significa "descripción". Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de geodesia para áreas mayores. De manera muy simple, puede decirse que para un topógrafo la Tierra es plana, mientras que para un geodesta no lo es.

 Para eso se utiliza un sistema de coordenadas tridimensional, siendo la X y la Y competencia de la planimetría, y la Z de la altimetría.

Los mapas topográficos utilizan el sistema de representación de planos acotados, mostrando la elevación del terreno utilizando líneas que conectan los puntos con la misma cota respecto de un plano de referencia, denominadas curvas de nivel, en cuyo caso se dice que el mapa es hipsográfico. Dicho plano de referencia puede ser o no el nivel del mar, pero en caso de serlo se hablará de altitudes en lugar de cotas.

  • EQUIPOS TOPOGRÁFICOS PARA LA GEODESIA TOPOGRAFÍA AYUDA PARA LOS TOPOGRAFOS

Estacion total

Gnss gps

Nivel Automatico Digital

Accesorio topografico

Distanciomentro

Gps Garmin

Drone

Ecosonda

Control de maquinaria

  • CAMPO DE ACCIÓN

La topografía es de ayuda en varios campos como son:

agronomía

arquitectura

geografía

Ing. Catastral y Geodesia

ingeniería agrícola

ingeniería civil

minería

  • TRABAJOS TOPOGRÁFICOS

La topografía es una ciencia geométrica aplicada a la descripción de la realidad física inmóvil circundante. Es plasmar en un plano topográfico la realidad vista en campo, en el ámbito rural o natural, de la superficie terrestre; en el ámbito urbano, es la descripción de los hechos existentes en un lugar determinado: muros, edificios, calles, entre otros.

Se puede dividir el trabajo topográfico como dos actividades congruentes: llevar "el terreno al gabinete" (mediante la medición de puntos o relevamiento, su archivo en el instrumental electrónico y luego su edición en la computadora) y llevar "el gabinete al terreno" (mediante el replanteo por el camino inverso, desde un proyecto en la computadora a la ubicación del mismo mediante puntos sobre el terreno). Los puntos relevados o replanteados tienen un valor tridimensional; es decir, se determina la ubicación de cada punto en el plano horizontal (de dos dimensiones, norte y este) y en altura (tercera dimensión).

La topografía no solo se limita a realizar los levantamientos de campo en terreno sino que posee componentes de edición y redacción cartográfica para que al confeccionar un plano se puede entender el fonema representado a través del empleo de símbolos convencionales y estandares previamente normados para la representación de los objetos naturales y antrópicos en los mapas o cartas topográficas.

  • OBRAS CIVILES (EDIFICIOS, PUENTES, ETCÉTERA)

La tarea del topógrafo es previa al inicio de un proyecto: un arquitecto ó ingeniero proyectista debe contar con un buen levantamiento plani-altimétrico ó tridimensional previo del terreno y de "hechos existentes" (elementos inmóviles y fijos al suelo) ya sea que la obra se construya en el ámbito rural ó urbano. Realizado el proyecto con base en este relevamiento, el topógrafo se encarga del "replanteo" del mismo: ubica los límites de la obra, los ejes desde los cuales se miden los elementos (columnas, tabiques...); establece los niveles o la altura de referencia. Luego la obra avanza y en cualquier momento, el ingeniero jefe de obra puede solicitar un "estado de obra" (un relevamiento in situ para verificar si se está construyendo dentro de la precisión establecida por los pliegos de condiciones) al topógrafo. La precisión de una obra varía: no es lo mismo una central nuclear que la ubicación del eje de un canal de riego y mas.

  • MEDICIONES

En agrimensura se utilizan elementos como la cinta de medir, podómetro, escuadra de agrimensor, o incluso el número de pasos de un punto a otro.

En topografía clásica, para dar coordenadas a un punto, no se utiliza directamente un sistema cartesiano tridimensional, sino que se utiliza un sistema de coordenadas esféricas que posteriormente nos permiten obtener coordenadas cartesianas.

Para ello necesitamos conocer dos ángulos y una distancia. Existen diversos instrumentos que pueden medir ángulos, como la estación total. Para la medida de distancias tenemos dos métodos: distancias estadimétricas o distanciometría electrónica, siendo más precisa la segunda. Para el primer caso utilizaremos un taquímetro y para el segundo la estación total.

En la actualidad se combina el uso del GPS con la estación total.

  • TOMA DE DATOS

Actualmente el método más utilizado para la toma de datos se basa en el empleo de una estación total, con la cual se pueden medir ángulos horizontales, ángulos verticales y distancias. Conociendo las coordenadas del lugar donde se ha colocado la Estación es posible determinar las coordenadas tridimensionales de todos los puntos que se midan.

Procesando posteriormente las coordenadas de los datos tomados es posible dibujar y representar gráficamente los detalles del terreno considerados. Con las coordenadas de dos puntos se hace posible además calcular las distancias o el desnivel entre los mismos puntos aunque no se hubiese estacionado en ninguno.

Se considera en topografía como el proceso inverso al replanteo, pues mediante la toma de datos se dibuja en planos los detalles del terreno actual. Este método está siendo sustituido por el uso de GPS, aunque siempre estará presente pues no siempre se tiene cobertura en el receptor GPS por diversos factores (ejemplo: dentro de un túnel). El uso del GPS reduce considerablemente el trabajo, pudiéndose conseguir precisiones buenas de 2 a 3 cm si se trabaja de forma cinemática y de incluso 2 mm de forma estática.

  • REPLANTEO

El replanteo es el proceso inverso a la toma de datos, y consiste en plasmar en el terreno detalles representados en planos, como por ejemplo el lugar donde colocar pilares de cimentaciones, anteriormente dibujados en planos. El replanteo, alj igual que la alineación, es parte importante en la topografía. Ambos son un paso importante para luego proceder con la realización de la obra.



  • EJES DEL REPLANTEO

Los ejes que se necesitan para realizar el replanteo son:

eje horizontal

eje vertical

eje de cotas

eje de rotación

Que es la topografia y el trabajo del topografo

La topografía es la ciencia que estudia el conjunto de principios y procedimientos que tienen por objeto la representación gráfica de la superficie terrestre, con sus formas y detalles; tanto naturales como artificiales; (véase planimetría y altimetría). Esta representación tiene lugar sobre superficies planas, limitándose a pequeñas extensiones de terreno, utilizando la denominación de «geodesia» para áreas mayores. De manera muy simple, puede decirse que para un topógrafo la Tierra es plana (geométricamente), mientras que para la geodesia no lo es.

Para eso se utiliza un sistema de coordenadas tridimensional, siendo la x y la y competencia de la planimetría, y la z de la altimetría.

Los mapas topográficos utilizan el sistema de representación de planos acotados, mostrando la elevación del terreno utilizando líneas que conectan los puntos con la misma cota respecto de un plano de referencia, denominadas curvas de nivel, en cuyo caso se dice que el mapa es hipsográfico. Dicho plano de referencia puede ser el nivel del mar, y en caso de serlo se hablará de altitudes en lugar de cotas EL TRABAJO DEL TOPOGRAFO es previa al inicio de un proyecto: un arquitecto o ingeniero proyectista debe contar con un buen levantamiento plani-altimétrico tridimensional previo del terreno y de "hechos existentes" (elementos inmóviles y fijos al suelo) ya sea que la obra se construya en el ámbito rural o urbano. Realizado el proyecto en base a este levantamiento, el topógrafo se encarga del "replanteo" del mismo: ubica los lí­mites de la obra, los ejes desde los cuales se miden los elementos (columnas, tabiques...) y establece los niveles o la altura de referencia. Luego la obra avanza y en cualquier momento el ingeniero-jefe de obra puede solicitar al topógrafo un "estado de obra", esto es, un replanteo in situ para verificar si se está construyendo dentro de la precisión establecida por los pliegos de condiciones. La precisión de una obra varí­a en función de la obra: no es lo mismo una central nuclear que la ubicación del eje de un canal de riego

0 comentarios

Hitler se entera que sacan a topografos del proyecto

En la mayoria de proyectos topograficos alguien desea suprimir a los topógrafos antes de tiempo sin embargo esto puede conllevar que alguien se enfade,  ya que no ha dado su consentimiento o estima que todavía son necesarios. En este caso, de quien se enfada, es mejor no decir nada.

Leer más 0 comentarios

Significado Series RK estaciones totales sokkia

¿Que significa el R y K en estaciones totales sokkia?

Leer más 0 comentarios

Que es un topografo y que hace

Relato Que es un Topografo

que es un topografo
RELATO QUE ES UN TOPOGRAFO

¿CUÁLES SON LAS FUNCIONES DE UN TOPÓGRAFO EN LA VIDA DIARIA

EN OBRAS CIVILES

La tarea del topógrafo es previa al inicio de un proyecto: un arquitecto o ingeniero proyectista debe contar con un buen levantamiento plani-altimétrico tridimensional previo del terreno y de "hechos existentes" (elementos inmóviles y fijos al suelo) ya sea que la obra se construya en el ámbito rural o urbano. Realizado el proyecto en base a este levantamiento, el topógrafo se encarga del "replanteo" del mismo: ubica los lí­mites de la obra, los ejes desde los cuales se miden los elementos (columnas, tabiques...) y establece los niveles o la altura de referencia. Luego la obra avanza y en cualquier momento el ingeniero-jefe de obra puede solicitar al topógrafo un "estado de obra", esto es, un replanteo in situ para verificar si se está construyendo dentro de la precisión establecida por los pliegos de condiciones. La precisión de una obra varí­a en función de la obra: no es lo mismo una central nuclear que la ubicación del eje de un canal de riego.

TRABAJOS PARA PARTICULARES

En el caso de los particulares nuestro trabajo va enfocado más a medir las propiedades de los mismos, para certificados de superficie, particiones y segregaciones, alteraciones catastrales, etc.

EQUIPOS PARA MEDICIÓN

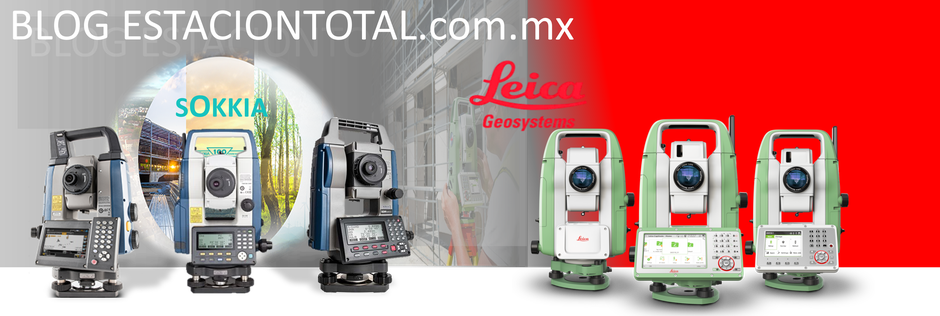

Estación total. Se denomina estación total a un instrumento electro-óptico utilizado en topografía, cuyo funcionamiento se apoya en la tecnologí­a electrónica. Consiste en la incorporación de un distancí­metro y un microprocesador a un teodolito electrónico.

Algunas de las caracterí­sticas que incorpora y con las cuales no cuentan los teodolitos son: una pantalla alfanumérica de cristal líquido (LCD), leds de avisos, iluminación independiente de la luz solar, calculadora, distancÃímetro, trackeador (seguidor de trayectoria) y la posibilidad de guardar información en formato electrónico, lo cual permite utilizarla posteriormente en ordenadores personales. Vienen provistas de diversos programas sencillos que permiten, entre otros, el cálculo de coordenadas en campo, replanteo de puntos de manera sencilla y eficaz y cálculo de acimutes y distancias.

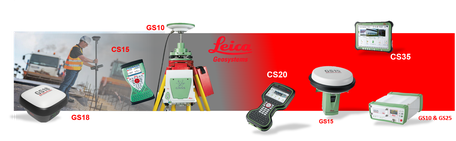

GPS. El Global Positioning System o Sistema de Posicionamiento Global (más conocido por las siglas GPS, aunque su nombre correcto es NAVSTAR-GPS) es un Sistema Global de Navegación por Satélite (GNSS) que permite determinar en todo el mundo la posición de un objeto, una persona, un vehículo o una nave, con una precisión hasta de centí­metros, usando GPS diferencial, aunque lo habitual son unos pocos metros. Aunque su invención se atribuye a los gobiernos francés y belga, el sistema fue desarrollado e instalado, y actualmente es operado, por el Departamento de Defensa de los Estados Unidos.

El GPS funciona mediante una red de 27 satélites (24 operativos y 3 de respaldo) en órbita sobre el globo, a 20.200 km, con trayectorias sincronizadas para cubrir toda la superficie de la Tierra. Cuando se desea determinar la posición, el receptor que se utiliza para ello localiza automticamente como mí­nimo tres satélites de la red, de los que recibe unas señales indicando la posición y el reloj de cada uno de ellos. Con base en estas señales, el aparato sincroniza el reloj del GPS y calcula el retraso de las señales, es decir, la distancia al satélite. Por triangulación calcula la posición en que ste se encuentra. La triangulación en el caso del GPS, a diferencia del caso 2-D que consiste en averiguar el ángulo respecto de puntos conocidos, se basa en determinar la distancia de cada satélite respecto al punto de medición. Conocidas las distancias, se determina fácilmente la propia posición relativa respecto a los tres satélites. Conociendo además las coordenadas o posición de cada uno de ellos por la señal que emiten, se obtiene la posición absoluta o coordenadas reales del punto de medición. También se consigue una exactitud extrema en el reloj del GPS, similar a la de los relojes atómicos que llevan a bordo cada uno de los satélites.

Estación total vs GPS. Genéricamente se los denomina estaciones totales porque tienen la capacidad de medir ángulos, distancias y niveles, lo cual requería antiguamente de diversos instrumentos. Estos teodolitos electro-ópticos hace tiempo que son una realidad técnica accesible desde el punto de vista económico. Su precisión, facilidad de uso y la posibilidad de almacenar la información para descargarla después en programas de CAD ha hecho que desplacen a los teodolitos, que actualmente están en desuso.

Por otra parte, desde hace ya varios años las estaciones totales se están viendo desplazadas por el GPS en trabajos topográficos. Las ventajas del GPS topográfico con respecto a la estación total son que, una vez fijada la base en tierra no es necesaria más que una sola persona para tomar los datos, mientras que la estación requería de dos, el técnico que manejaba la estación y el operario que situaba el prisma. Por otra parte, la estación total exige que exista una lí­nea visual entre el aparato y el prisma, lo que es innecesario con el GPS.

Sin embargo, la mayor precisión de la estación (pocos milí­metros frente a los centí­metros del GPS) la hacen todaví­a necesaria para determinados trabajos, como la colocación de apoyos de neopreno bajo las vigas de los puentes, la colocación de vainas para hormigón postensado, el replanteo de ví­as férreas, etc.

Material auxiliar

Flexómetro

Trí­pode

Prisma óptico

Portaprisma

Equipo de poligonación

Emisoras

Pintura aerosol

Clavos de acero

Estacas de madera



RELATO DE QUE ES UN TOPOGRAFO

Un niño despierta mirando para todos lados, como buscando algo. Lo primero que ve es a su madre y con un gesto de duda le pregunta: ¿Dónde está Papá? Su mamá abrazándolo y besándolo, le contesta: Papá se fue a trabajar.

Al niño le invade un silencio y una inmensa tristeza. Vuelve a preguntar : ¿por qué papa tiene que irse muchos días?.

La mamá con un gesto … de amor y orgullo le contesta: Porque es topógrafo. Mientras su mamá lo vestía el niño vuelve a mostrar curiosidad y pregunta: mamá….¿Qué es un topografo?, Ante la duda de su hijo , la mamá le contesta…..

“Es aquel hombre que da la vida por su familia, es aquel que lleva su uniforme con orgullo, Es aquel hombre que es honesto y honrado, es aquel que no tiene navidad, es aquel que no tiene año nuevo, ni feriados, que no celebra cumpleaños propio ni de sus seres amados, que no tiene verano ni invierno. Para el todos los días son iguales, es como el pabellón nacional: Se lava con la lluvia y se seca con el sol.

Es aquel que no te ve cumplir añitos, es aquel que tiene como amigo las estrellas, con quien comparte sus problemas, junto a las noches mas frías. Es aquel quien muestra tu foto y dice orgulloso…”Este es mi hijo”…..luego la Mama con lágrimas en los ojos, lo abraza y le dice: por eso hoy brindamos los dos solos…porque Papá es topógrafo.

Tu trabajo es anónimo pero tu hazaña es inmortal. Los médicos curan enfermedades, Los arquitectos construyen, Los maestros enseñan, y yo como Topógrafo ofrezco lo más humilde que tengo….

Mi vida lejos del Hogar.

Desde esta ventana, mi más sincera admiración por todos aquellos compañeros que las circunstancias del trabajo hacen que estén largas temporadas alejados de su familia y amigos.
